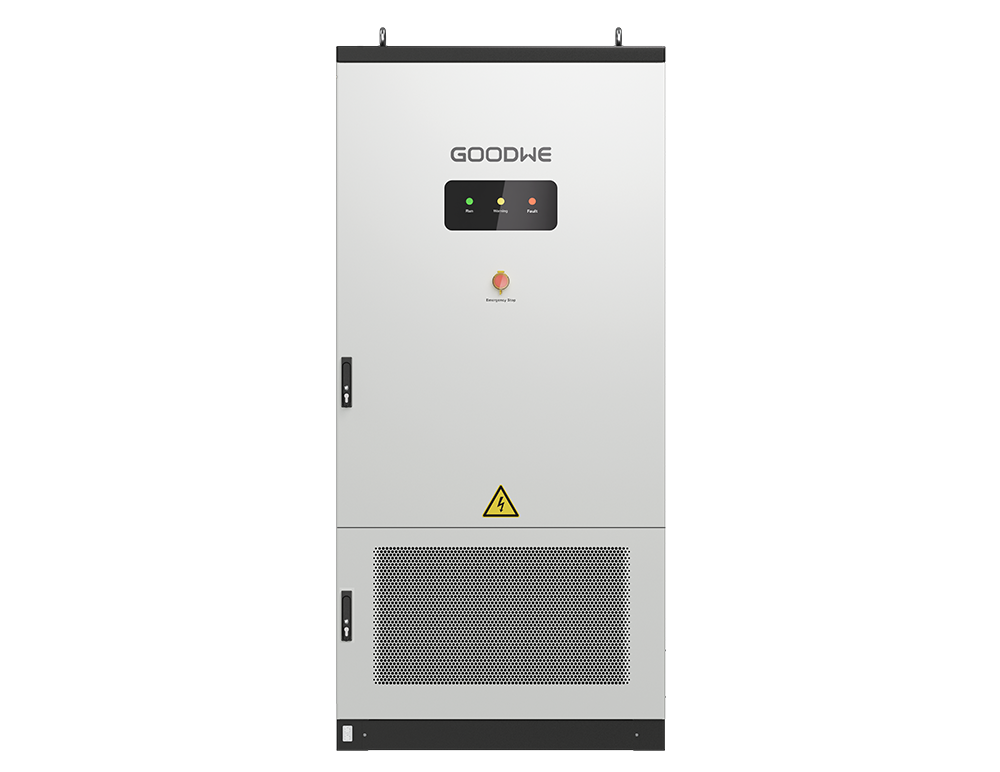

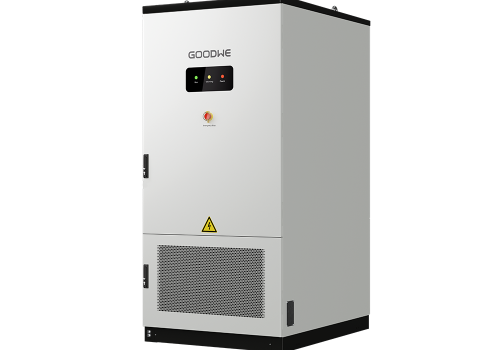

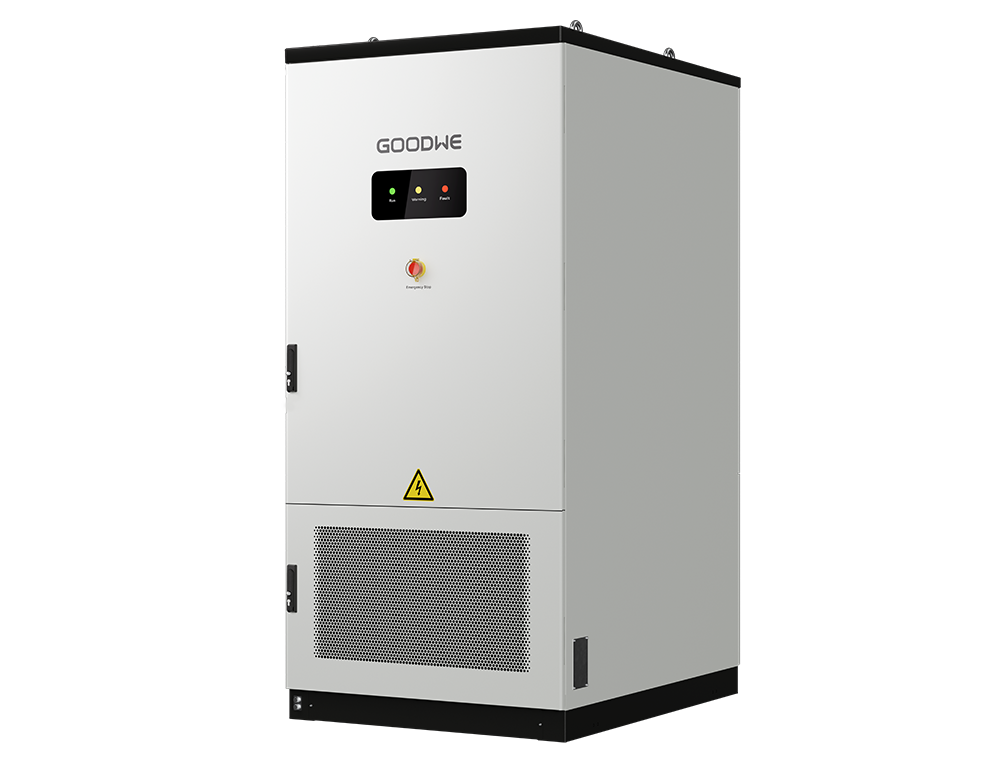

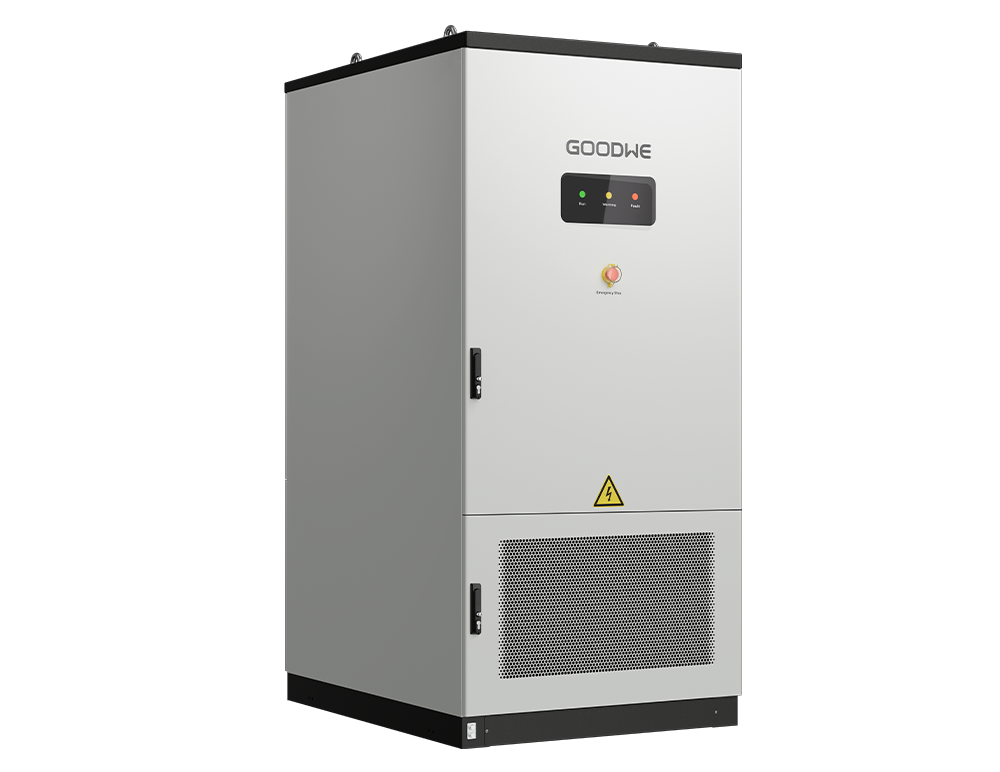

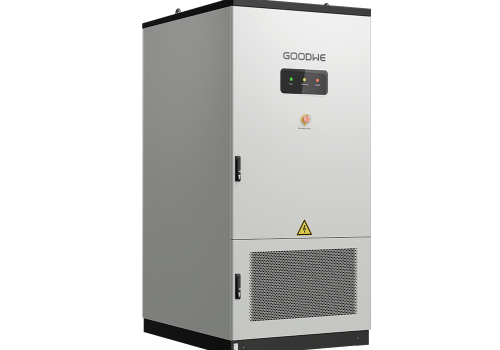

Inverter Hybrid GoodWe GW125/261-ESA-LCN-G10 – 125kW, 261kWh, 3 Pha HV

Hệ thống lưu trữ năng lượng GoodWe GW125/261-ESA-LCN-G10 – 125kW, 261kWh cho C&I

GoodWe GW125/261-ESA-LCN-G10 thuộc Series ESA (125kW/261kWh – Hệ thống lưu trữ năng lượng C&I), là giải pháp lưu trữ “tất cả trong một” tích hợp sẵn PCS, tủ pin, EMS và BMS trong một tủ duy nhất. Thiết kế dạng mô-đun, khả năng mở rộng linh hoạt và độ tin cậy cao giúp ESA phù hợp cho nhiều ứng dụng thương mại & công nghiệp như khu công nghiệp, trung tâm thương mại, tòa nhà văn phòng, kho lạnh, trạm sạc…

Hệ thống hỗ trợ kết nối song song tới 20 bộ (tối đa khoảng 2,5MW/5,22MWh), dễ dàng nâng cấp dung lượng khi nhu cầu tải tăng. Với mật độ năng lượng cao 177,6kWh/m² và khả năng kết hợp lưu trữ + điện mặt trời (PV), ESA mang lại giải pháp tối ưu chi phí vận hành, giảm phụ thuộc vào lưới điện và ổn định nguồn cung trong giờ cao điểm.

1. Cấu trúc “tất cả trong một” – Tối ưu cho C&I

• Hệ thống tích hợp sẵn PCS công suất 125kW, tủ pin LFP 261kWh, EMS và BMS trong một tủ duy nhất – giảm thời gian thiết kế, lắp đặt và đấu nối.
• Hỗ trợ kết nối song song tới 20 tủ ESA, nâng tổng công suất lên khoảng 2,5MW với dung lượng 5,22MWh, phù hợp cho các dự án C&I vừa và lớn.
• Cho phép kết hợp thành giải pháp PV + lưu trữ, dùng điện mặt trời để sạc pin và cắt giảm công suất đỉnh, tối ưu hóa chi phí tiền điện.
• Mật độ năng lượng: khoảng 177,6kWh/m² – tiết kiệm diện tích lắp đặt trong nhà máy, trung tâm thương mại.

2. Thông số tủ pin LFP an toàn – 261,25kWh

• Loại cell: LFP (LiFePO₄) – pin Lithium sắt phốt phát, độ an toàn cao, tuổi thọ dài.
• Dung lượng cell: 314Ah; số lượng bộ pin: 5.
• Năng lượng danh định tủ pin: 261,25kWh; năng lượng khả dụng: 261,25kWh với Độ sâu xả (DoD) 90–100% (khuyến nghị 90%).
• Điện áp danh định: 832V; dải điện áp hoạt động: 676 – 936V – thuộc nhóm giải pháp lưu trữ điện áp cao (HV).
• Dòng sạc/xả liên tục tối đa: 188A; dòng sạc/xả tối đa: 198,5A (tương ứng khoảng 0,5C).

3. Dữ liệu đầu ra AC (hòa lưới) – Công suất 125kW

• Công suất đầu ra danh định: 125kW; công suất đầu ra tối đa: 137,5kW@400V AC; 130,6kW@380V AC.
• Công suất biểu kiến danh định: 125kVA; công suất biểu kiến tối đa: 137,5kVA@400V AC; 130,6kVA@380V AC.
• Điện áp đầu ra danh định: 400/380V, 3L/N/PE; dải điện áp: 340 – 440V / 323 – 418V.
• Tần số lưới: 50/60Hz; dải cho phép 47,5 – 52,5Hz / 57,5 – 62,5Hz.
• Dòng đầu ra AC tối đa: 198,5A; dòng danh định: 180,4A@400V; 189,9A@380V.
• Hệ số công suất: ~1, có thể hiệu chỉnh từ 0,8 (dẫn) đến 0,8 (trễ) – hỗ trợ bù công suất phản kháng.
• THDi đầu ra: <3% (tải tuyến tính) – đảm bảo chất lượng điện sạch khi hòa lưới.

4. Chế độ độc lập (off-grid/micro-grid) linh hoạt

• Các thông số chính trong chế độ độc lập giữ nguyên: 125kW/125kVA danh định, 137,5kW/137,5kVA tối đa.
• Hệ thống có thể vận hành như nguồn điện dự phòng công suất lớn cho các tải quan trọng: trung tâm dữ liệu, kho lạnh, bơm nước, bơm chữa cháy…
• Dải điện áp và tần số đầu ra ở chế độ độc lập tương đương chế độ hòa lưới, thuận tiện cho việc chuyển đổi qua lại.
• Thời gian chuyển đổi sạc/xả <60ms – hạn chế tối đa gián đoạn điện áp với nhiều tải công nghiệp.

5. Hiệu suất, giám sát & điều khiển thông minh

• Hiệu suất PCS tối đa: 98,6%; hiệu suất hệ thống tổng thể: 92% – giảm tổn thất chuyển đổi năng lượng.
• Hỗ trợ chẩn đoán & dự báo tình trạng pin dựa trên AI, cho phép bảo trì dự đoán, kéo dài tuổi thọ hệ thống.
• Cơ chế phối hợp “3S” giữa PCS – BMS – EMS do GoodWe tự phát triển, đảm bảo điều khiển tối ưu và an toàn.
• Giao diện & truyền thông: đèn LED trạng thái, WLAN + APP; hỗ trợ giao thức Modbus TCP/RTU dễ tích hợp với hệ thống SCADA/BMS hiện hữu.

6. Bảo vệ nhiều lớp & độ an toàn cao

• Bảo vệ phân cực ngược pin, bảo vệ chống đảo, bảo vệ quá dòng AC, bảo vệ đoản mạch AC – tất cả đều được tích hợp sẵn.
• Bảo vệ chống sét lan truyền phía AC: Loại II – giúp bảo vệ thiết bị khỏi xung quá áp.
• Cấu hình an toàn nâng cao: hệ thống dập lửa bằng aerosol + nước, quạt chống cháy nổ và tấm chắn chống cháy nổ (tùy chọn) – phù hợp yêu cầu an toàn C&I cao.
• Khả năng giám sát độ ẩm tới cấp tủ pin với tính năng khử ẩm tự động, hạn chế rủi ro ngắn mạch do ngưng tụ ẩm.

7. Thiết kế cơ khí, môi trường làm việc & lắp đặt

• Kích thước (Rộng × Cao × Dày): 1050 × 2250 × 1400mm; trọng lượng: khoảng 2.580kg.
• Dải nhiệt độ hoạt động: -25°C đến +55°C; bắt đầu giảm công suất từ khoảng 45°C.
• Nhiệt độ lưu trữ: -20 – +45°C (trong 1 tháng), 0 – +35°C (trong 1 năm).
• Độ ẩm cho phép: 10 – 95% (không ngưng tụ); độ cao: tối đa 4.000m (giảm công suất trên 2.000m).
• Cấp bảo vệ vỏ: IP54 – lắp đặt trong nhà hoặc ngoài trời có mái che, chống bụi và tia nước bắn.
• Mức ồn: ≤70dB, phù hợp lắp trong khu vực có nhân sự làm việc.
• Cấu trúc: không cách ly (non-isolated topology) với bộ pin làm mát bằng chất lỏng, PCS làm mát bằng quạt thông minh.

8. Tài liệu kỹ thuật GW125/261-ESA-LCN-G10

Quý khách có thể tham khảo bảng thông số chi tiết trong Datasheet chính hãng GoodWe ESA (GW125/261-ESA-LCN-G10) dưới đây:
