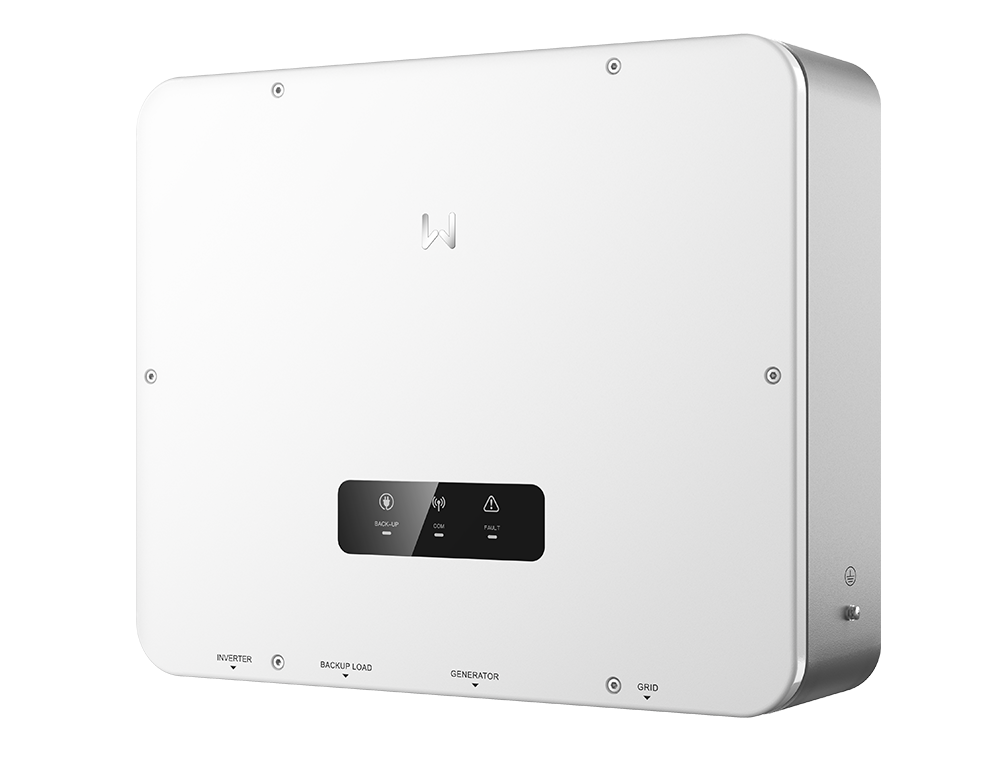

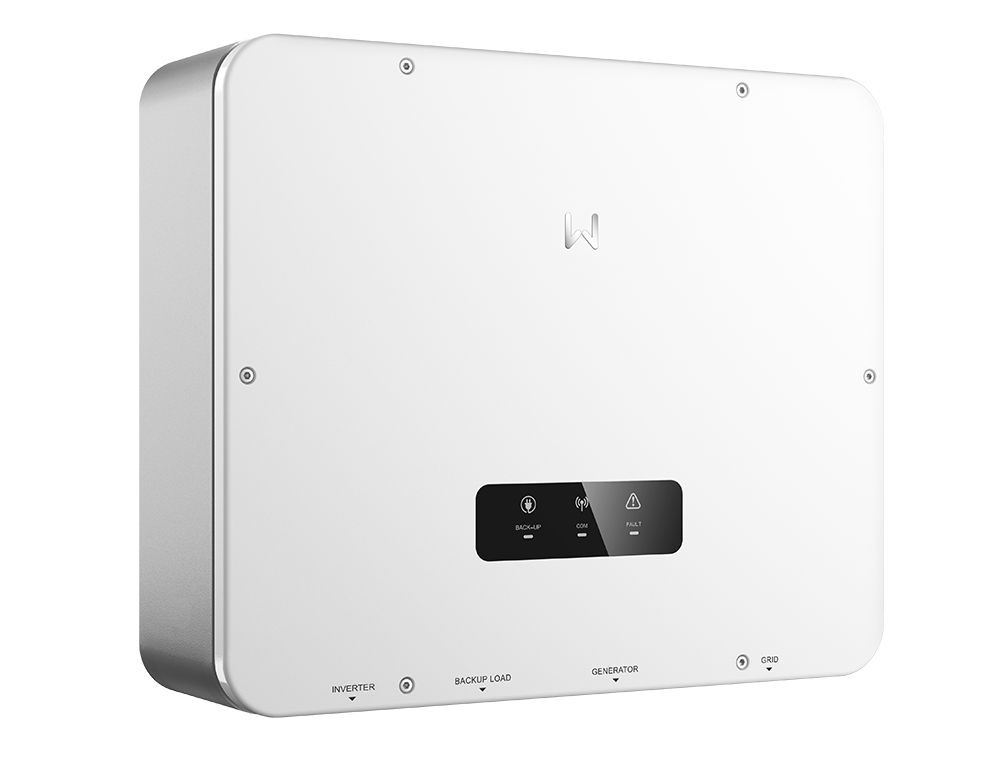

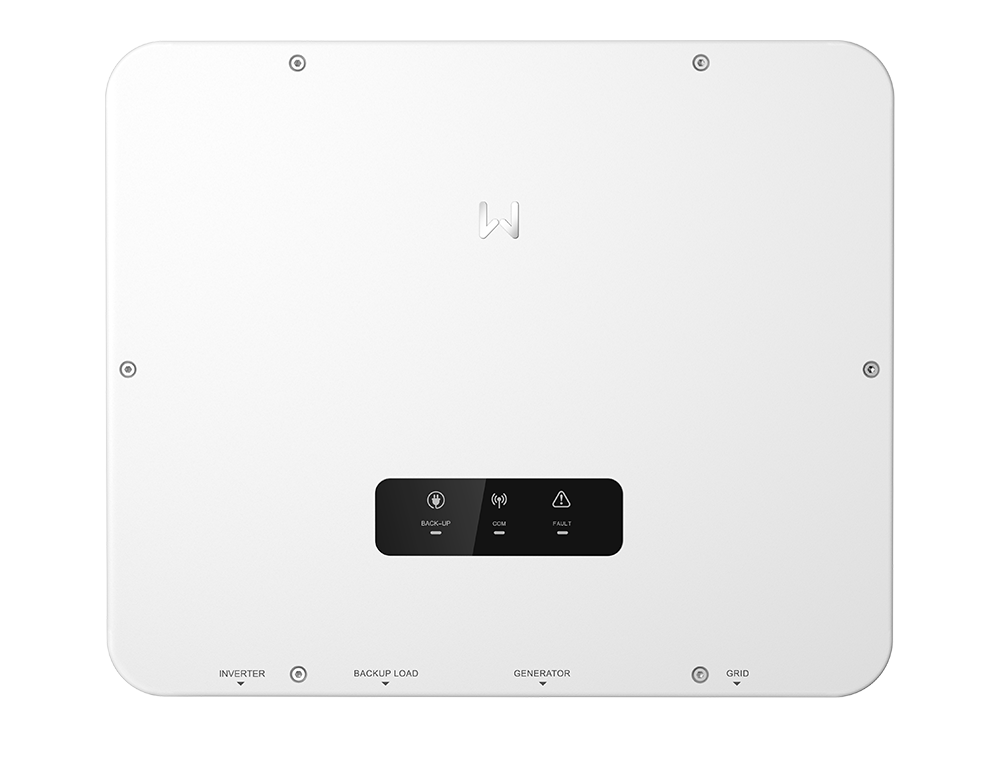

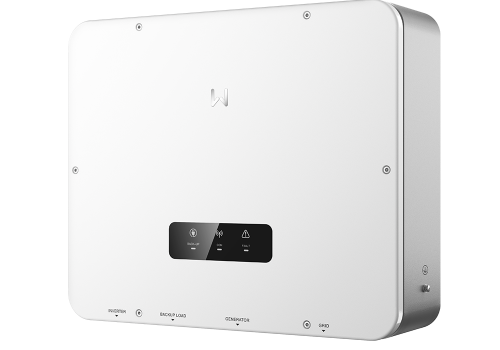

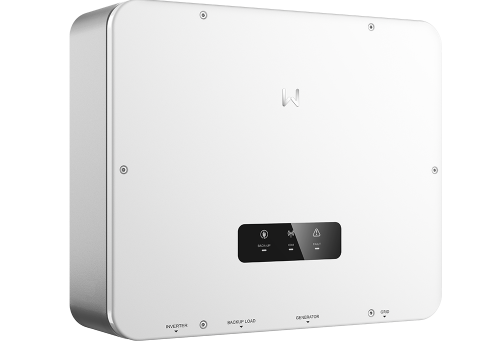

Inverter Hybrid chuyển mạch tĩnh GoodWe STS200-80-10 – 50kVA, 3 Pha

Bộ chuyển mạch tĩnh GoodWe STS200-80-10 – 50kVA, 3 Pha, 200A, IP65

GoodWe STS200-80-10 thuộc Series STS, là bộ chuyển mạch tĩnh cao cấp được thiết kế chuyên dụng cho các hệ thống lưu trữ năng lượng thương mại và công nghiệp. Thiết bị cho phép điều khiển dòng công suất giữa biến tần, lưới điện, máy phát và tải quan trọng một cách chính xác, đảm bảo chuyển đổi mượt mà giữa chế độ nối lưới và chế độ hoạt động độc lập.

Khi lưới điện bị mất, STS200-80-10 phối hợp với biến tần hybrid (như ET 40/50kW) để chuyển sang chế độ cấp điện độc lập trong thời gian chuyển mạch <10ms, duy trì hoạt động cho các tải quan trọng. Khi lưới điện được khôi phục, hệ thống tự động chuyển ngược lại chế độ nối lưới, đảm bảo nguồn điện liên tục, ổn định và an toàn cho doanh nghiệp.

1. Chức năng & ứng dụng trong hệ lưu trữ thương mại

• Giải pháp trung tâm cho hệ lưu trữ năng lượng thương mại và công nghiệp, kết nối biến tần, lưới điện, tải dự phòng, máy phát điện và/hoặc nguồn PV.
• Hỗ trợ điều khiển biến tần một cách chính xác, cho phép chuyển đổi mượt mà giữa chế độ nối lưới và hoạt động độc lập của hệ thống lưu trữ.
• Khi lưới điện mất, bộ STS sẽ chuyển phụ tải quan trọng sang nguồn dự phòng (biến tần + pin/máy phát), đảm bảo cấp điện liên tục cho các tải ưu tiên.
• Khi lưới điện phục hồi, thiết bị tự động chuyển ngược về chế độ nối lưới, hạn chế tối đa gián đoạn cho hệ thống.
• Tương thích lý tưởng với biến tần ET 40/50kW, giúp đạt cấp độ bảo vệ tương tự UPS nhưng với chi phí tối ưu hơn.

2. Dữ liệu điện & khả năng tải ấn tượng

• Điện áp danh định: 380/400V, 3 pha, 3L/N/PE.
• Dải điện áp hoạt động: 176 – 276V.
• Tần số AC danh định: 50/60Hz; dải tần số: 45 – 65Hz.
• Công suất biểu kiến định mức (phía biến tần, lưới, dự phòng, máy phát/PV): 50.000VA.
• Công suất biểu kiến tối đa phía dự phòng khi có lưới: 138.000VA (tương ứng khoảng 138kW ở hệ số công suất xấp xỉ 1), đáp ứng tốt các tải lớn như bơm nước, chiller, động cơ công suất cao.
• Công suất biểu kiến tối đa không lưới: 55.000VA cho phía dự phòng và phía máy phát/bộ PV – hỗ trợ tải quan trọng khi vận hành độc lập.
• Dòng danh định: 72,5A; dòng tối đa phía dự phòng/máy phát/PV: lên tới 83,3A.

3. Kết nối với biến tần, lưới, tải dự phòng & máy phát điện

• Cổng phía biến tần: hỗ trợ công suất biểu kiến 50kVA, dòng tối đa 75,8A – phù hợp với biến tần ET 40/50kW.
• Cổng phía lưới: công suất và dòng tương đương phía biến tần, cho phép đấu nối trực tiếp tại điểm đấu lưới (điện mua) của doanh nghiệp.
• Cổng phía tải dự phòng: công suất tối đa 138kVA, chịu được dòng cao để cấp cho các tải ưu tiên.
• Cổng phía máy phát điện/bộ biến tần PV: hỗ trợ 55kVA, dòng tối đa 83,3A – dễ dàng tích hợp máy phát diesel hoặc nguồn PV khác.
• Dòng danh định rơ-le AC: 200A, rơ-le phía máy phát: 90A – cho phép xử lý tải lớn mà vẫn đảm bảo độ bền tiếp điểm.
• Thời gian chuyển mạch <10ms, đáp ứng tiêu chuẩn cấp nguồn gần tương đương UPS cho tải nhạy cảm.

4. Thiết kế bền bỉ & mức bảo vệ cao

• Dải nhiệt độ hoạt động: -35°C đến +60°C – vận hành ổn định trong nhiều điều kiện môi trường khắc nghiệt.
• Độ cao làm việc tối đa: 4.000m.
• Phương pháp làm mát: đối lưu tự nhiên, không dùng quạt – giảm tiếng ồn, tăng độ tin cậy, giảm chi phí bảo trì.
• Độ ồn: <48dB, phù hợp lắp đặt trong phòng kỹ thuật hoặc khu vực gần không gian làm việc.
• Cấp bảo vệ IP65: chống bụi và tia nước mạnh, lắp đặt linh hoạt trong nhà hoặc ngoài trời.
• Danh mục quá áp: AC III; phân cấp bảo vệ: Class I – đáp ứng yêu cầu an toàn điện cao cho công trình thương mại và công nghiệp.

5. Kích thước, lắp đặt & chứng nhận

• Kích thước (Rộng × Cao × Sâu): 510 × 425 × 156mm.
• Trọng lượng: khoảng 16,5kg – gọn nhẹ so với công suất, dễ thao tác khi lắp đặt.
• Cấu trúc liên kết: không cách ly; kiểu lắp đặt: treo tường, phù hợp phòng kỹ thuật hoặc tủ điện ngoài trời có mái che.
• Giao tiếp với bộ biến tần: RS485 – dễ tích hợp vào hệ thống giám sát năng lượng tập trung.
• Chứng nhận an toàn & EMC: UL1741, CSA 22.2 No. 107-01, UL1741 PCS CRD; EMC: FCC part15 Class B – giúp đáp ứng yêu cầu tiêu chuẩn cho các dự án quốc tế.

6. Tài liệu kỹ thuật STS200-80-10

Quý khách có thể tham khảo chi tiết đầy đủ các thông số trong Datasheet chính hãng GoodWe STS dưới đây:
